pcie sgdma演示方案

安路科技提供基于pcie 硬核控制器开发的sgdma  ip。sgdma可作为一个pcie2axi4系列接口的桥或者一个高性能dma使用。

sgdma支持属性：

• 64bit和128bit(ph1a90、ph1a180)数据位宽


• 32bit或64bit源地址、目的地址和描述符地址

• 目前支持单通道c2h以及单通道h2c

• 后续版本将支持n通道c2h以及n通道h2c

• 可选的单通道axi4-stream接口或axi4-mm（memory mapped）接口

• 支持axi4-lite master读写用户和dma寄存器

• 支持axi4-lite slave读dma状态寄存器

• 支持scatter gather描述符列表和环形描述符列表，列表大小无限制

• msi-x中断 （后续支持）

• bypass descriptor 通道 （后续支持）

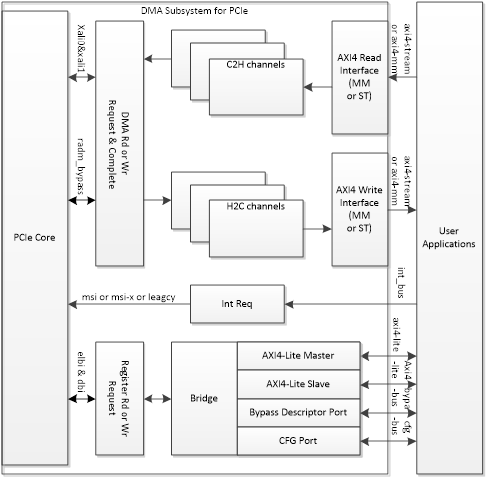

图1：dma框图

sgdma工作流程：

sgdma工作分为两个流程，h2c(host to card)和c2h(card to host)。

dma c2h 方向传输摘要：

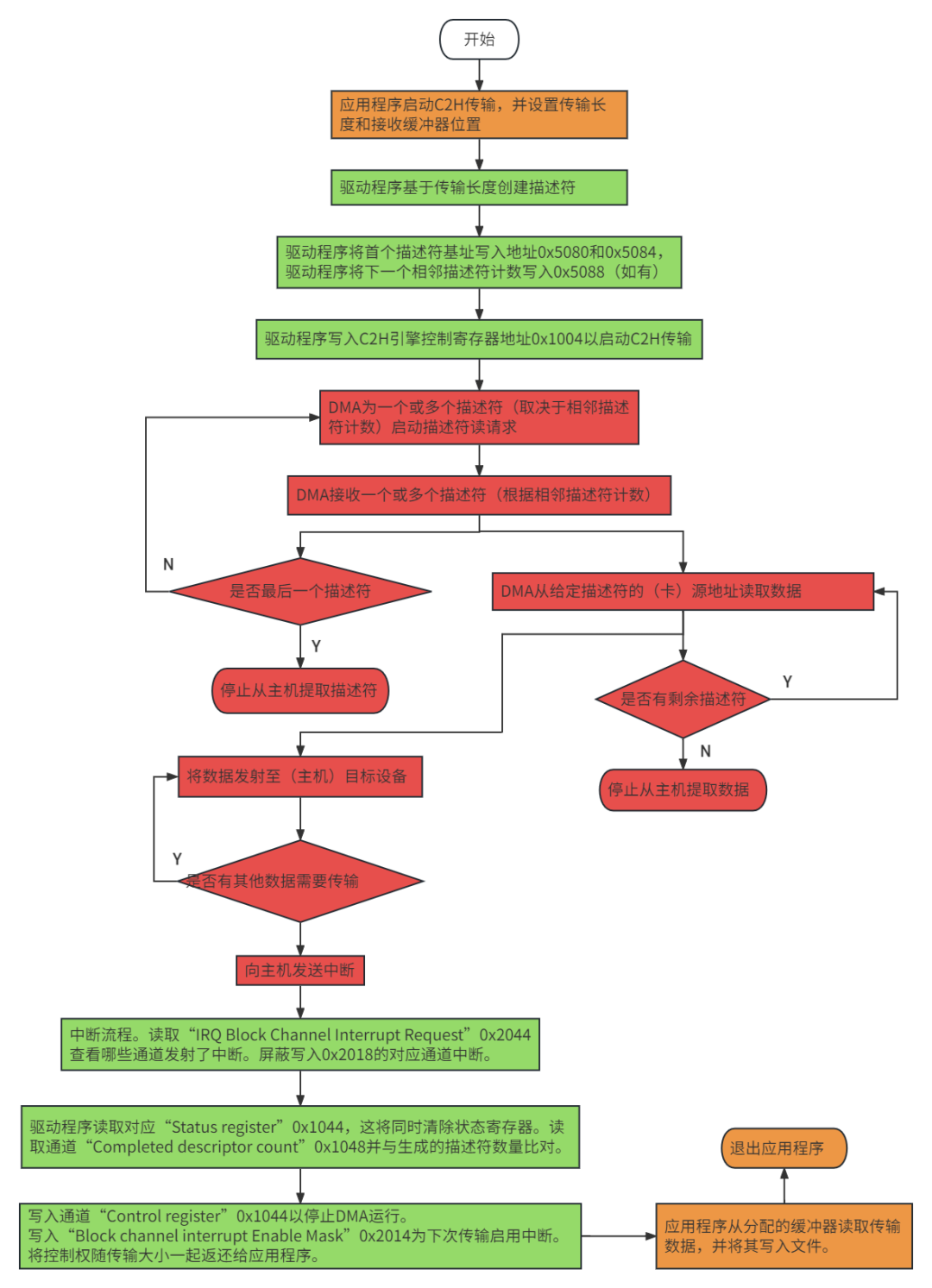

图2：c2h传输框图

首先，应用程序启动c2h传输，并设置传输长度和用于存储数据的缓冲器位置。然后，驱动程序会基于传输长度创建描述符，并将信息写入寄存器控制传输启动。dma开始启动描述符提取请求，之后dma接收到描述符，判断是否为最后一个描述符，如果是则停止，否则继续发送描述符提取请求。dma会根据接收的描述符向（板卡）源地址发送读请求，读请求会持续到没有剩余描述符，并从板卡的axi4（mm或者stream）接口上接收数据，向主机发送数据，数据发送完毕以后向主机发送中断。

驱动程序将执行中断流程，并读取完成描述符计数寄存器，与生成的描述符数量对比。随后将控制权随传输大小一起返还给应用程序。应用程序从分配的缓冲器读取传输数据，并将其写入文件。文件写入完成后，退出应用程序。

h2c的流程与c2h的类似，主要的不同点为c2h将板卡的数据发送给主机，h2c接收主机的数据。

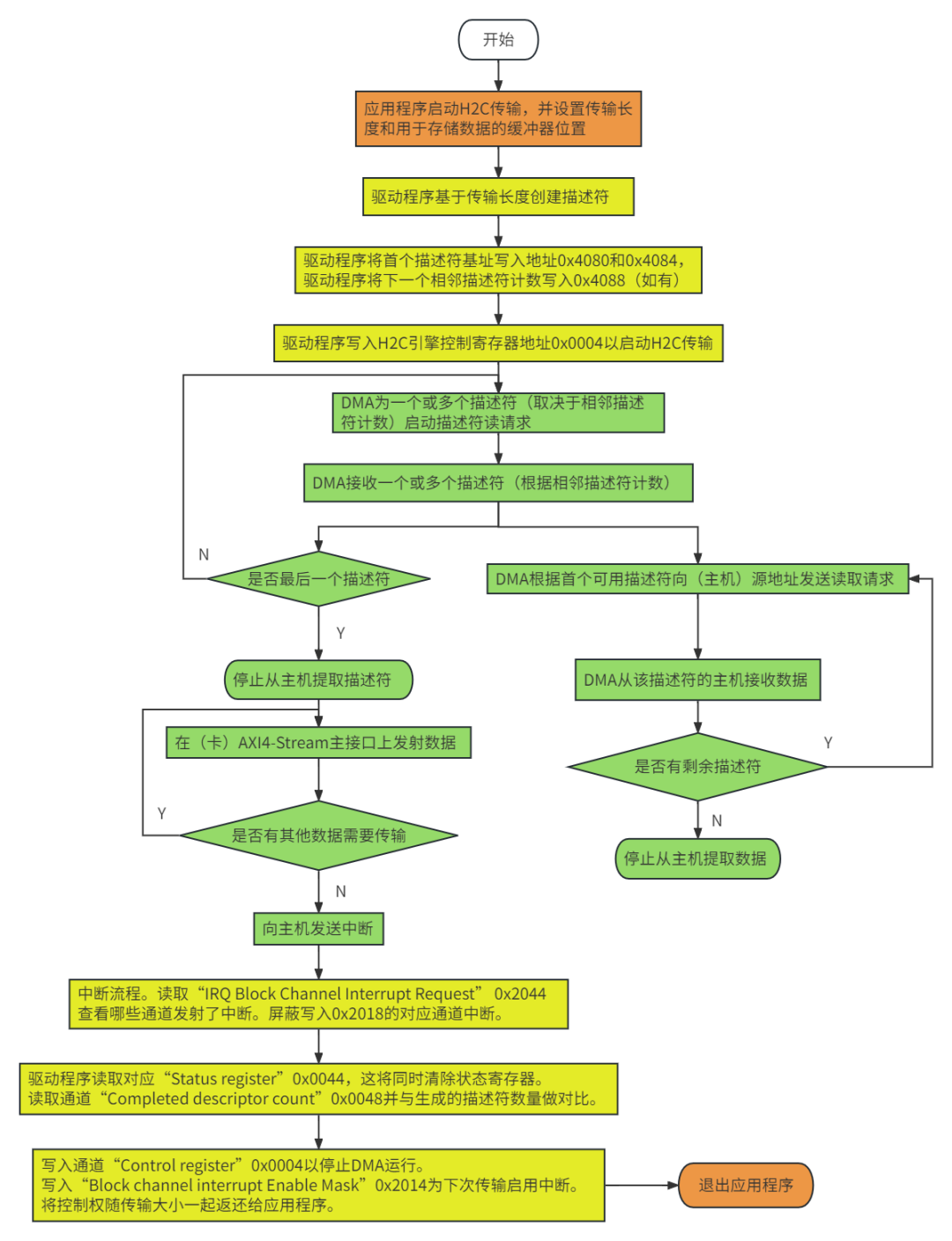

图3：h2c传输框图
