前言

本文接续上一篇《fpga杂记基础篇》，继续为大家分享ip例化和几个基于fpga芯片实现的demo工程。

ip例化

ip即是一个封装好的模块，集成在相应的开发环境里面，以安路的td软件为例，不同系列的芯片集成了不同的ip模块，可以通过软件例化调用。

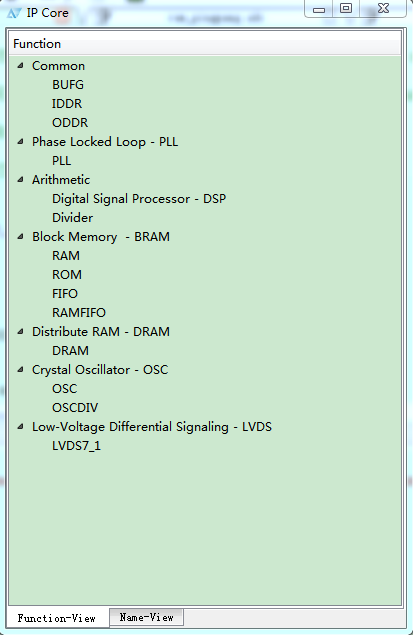

以下是安路td4.6.5集成的ef3l40cg332b的相关ip。

1.1 pll&ram

以例化pll和ram为例，实现两个异步双口 ram。

读写时钟都设置 100mhz，两个 ram 为 rama 和ramb，深度为 1024，位宽为 8bit，写入数据为 8bit，100mhz 持续数据流，当 rama被写入 1024 字节数据后切换到写 ramb， ramb 被写入 1024 字节后切换 rama。以此循环类推。

当 rama 被写入 1024 字节时，给读时序提供一个启动信号读取 rama 的数据，读取完 rama 的 1024 字节数据时，切换读 ramb 以此类推。

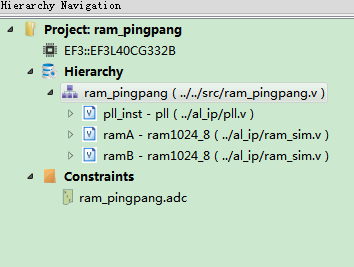

这个工程的工程结构如下图：

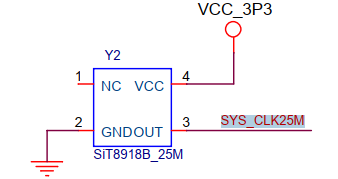

首先ef3l40cg332b_dev开发板提供了25mhz的晶振时钟输入到ef3l40cg332b的时钟管脚。

想要得到100mhz的读写速率，需要先用pll得到倍频时钟。

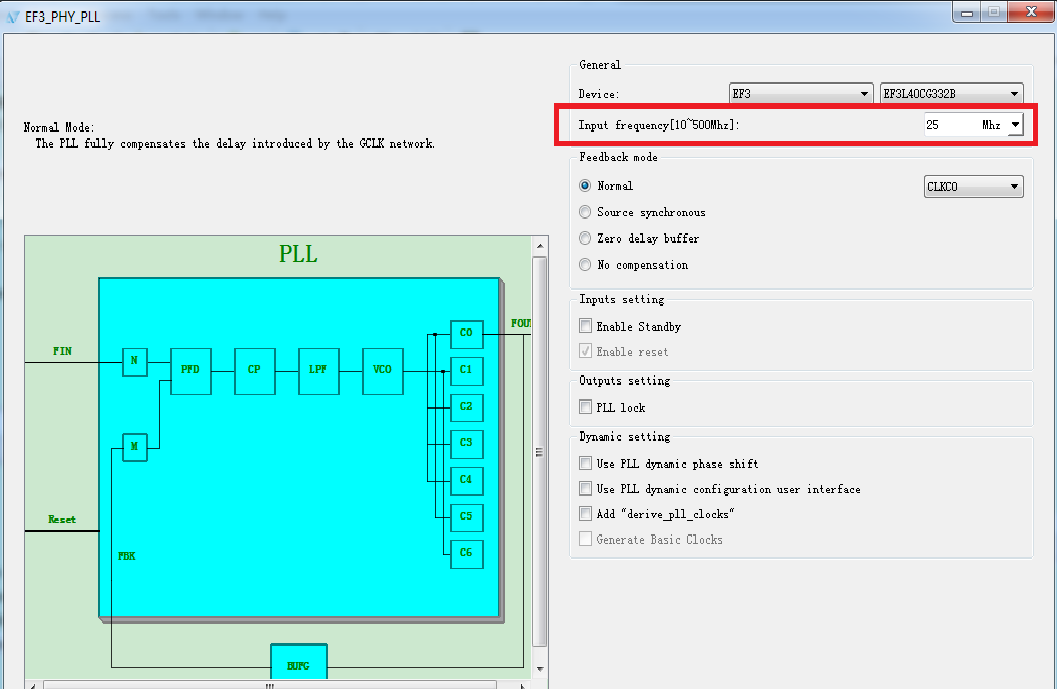

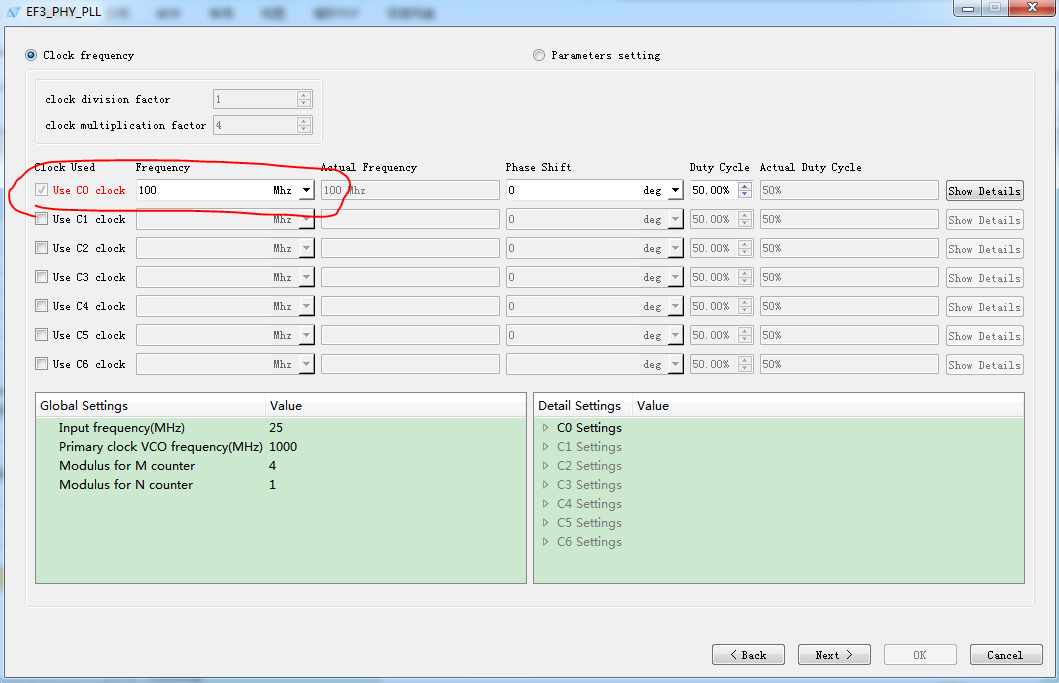

在tools目录下点击ip generator进入ip core页面，并选择pll，输入时钟填入板子晶振25mhz。

输出时钟填入所需要的100mhz，并从c0输出。

设置完成后，生成的module声明如下（完整模块可参考代码）

再生成ram的ip模块

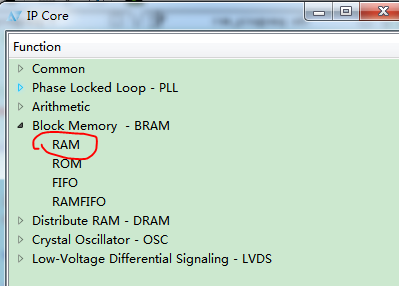

在ip core中选择ram

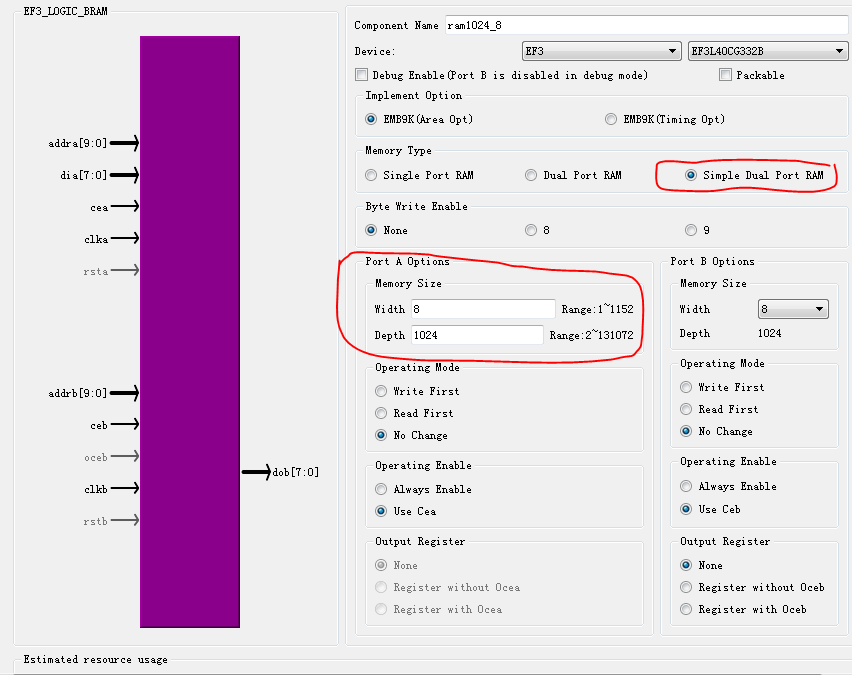

memory type选择简单双口ram，memory size设置位宽8bit深度1024

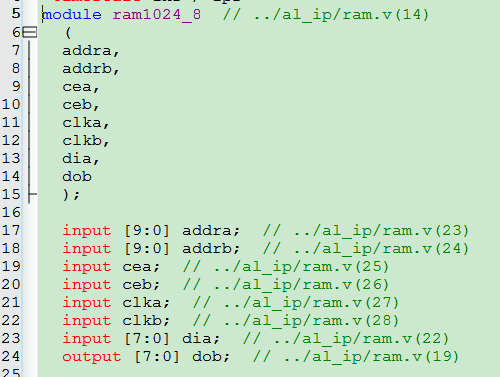

设置完成后，生成的module声明如下（完整模块可参考代码）

然后编写顶层文件并且在顶层例化pll和rama、ramb。

顶层文件中主要是对ram的输入口进行时序操作，包括rama、ramb的读地址，写地址、使能信号和输入输出数据，详细代码笔记中不再赘述，可以直接参考代码。

可综合模块编写完成后，编写仿真模块并使用仿真软件进行仿真。

由于本次工程使用到了安路的ip库，因此也需要在modelsim中添加相应的安路仿真库，添加方法如下：

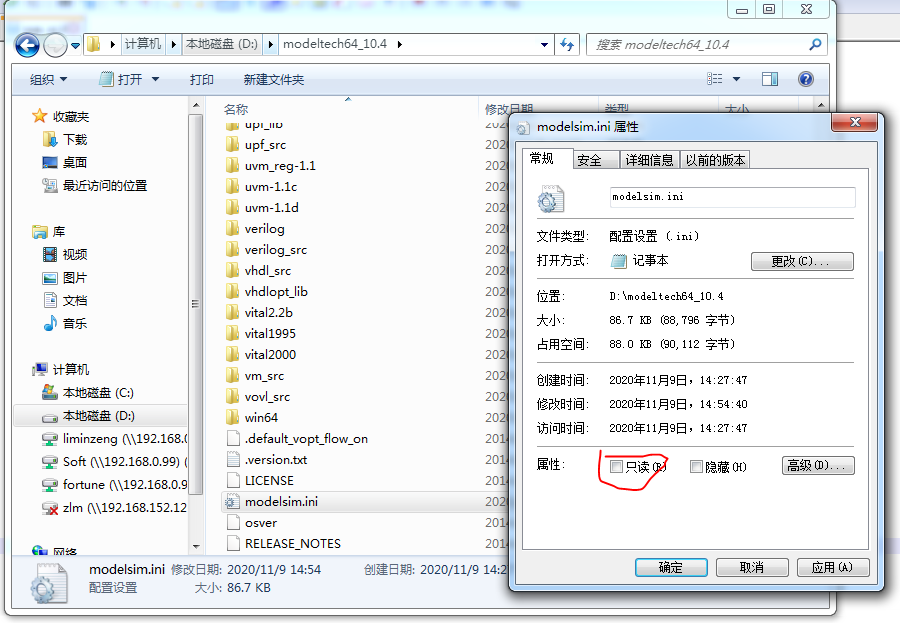

首先在modelsim的安装目录下面编辑modelsim的初始化文件modelsim.ini，右键属性后，将它的只读属性取消，然后用文本文件（本工程使用的是notepad ）编辑。

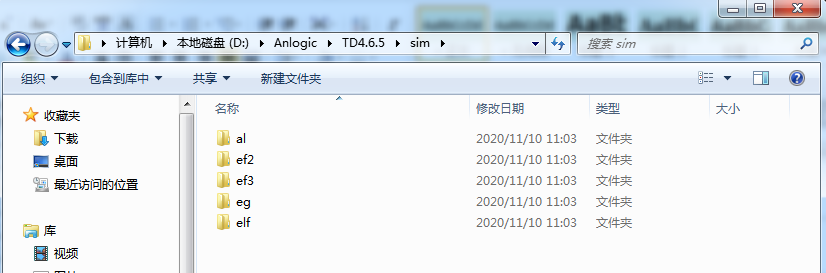

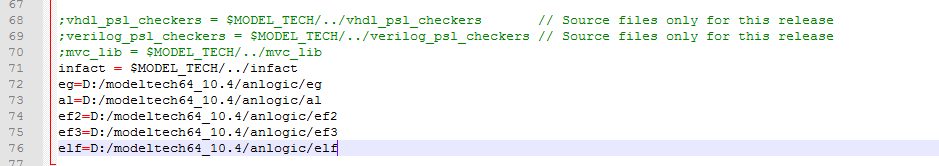

在modelsim.ini的[library]列表下添加安路的仿真库文件目录，安路所有的仿真库文件都在安路的编译软件td安装目录下的sim文件夹中，此处将其所有的库文件都复制进了modelsim的文件夹里，若不复制，也可直接输入安路文件夹的路径。

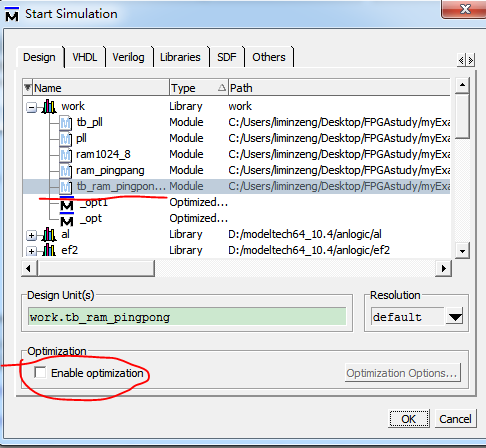

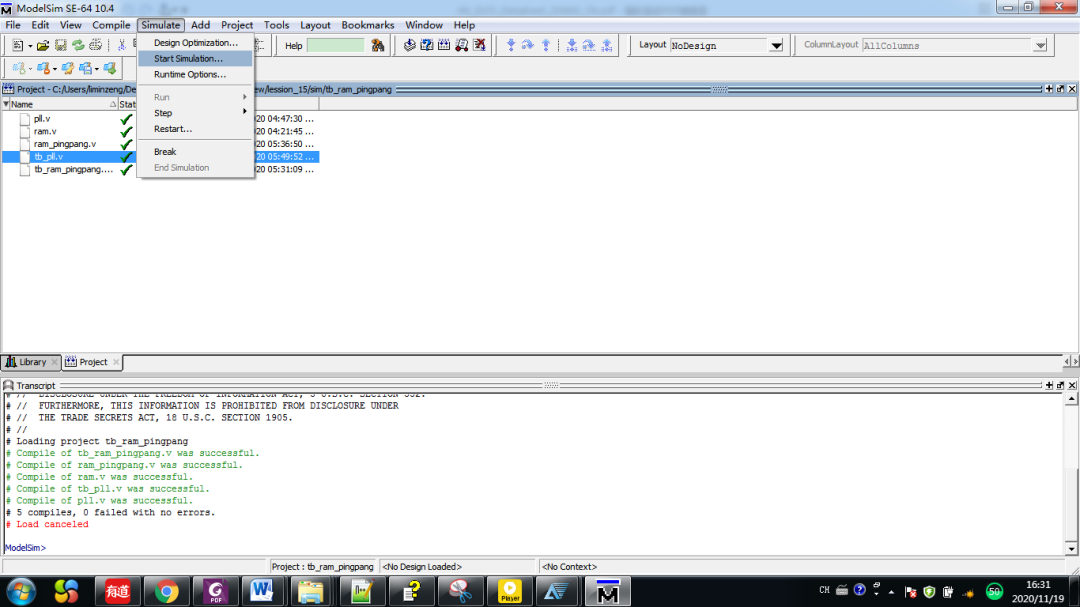

保存后退出，打开modelsim并创建工程，编译通过后，进入仿真步骤，在simulate状态栏下选择start simulate，如下图：

选择后进入到如下页面：

选择仿真的顶层并且关闭优化选项。

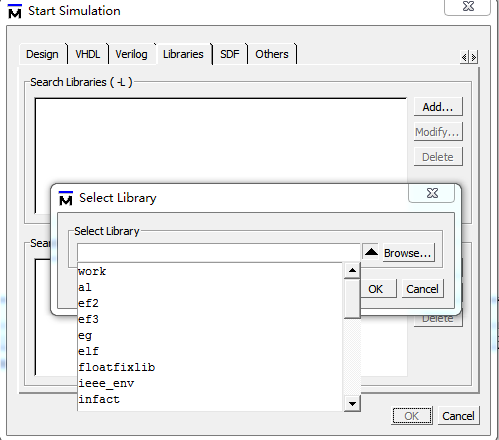

同一个窗口打开libraries页面并在search libraries栏右侧选择add，下拉列表选择对应的ef3的库文件。

设置完成后点击ok进入仿真即可。

本次实验中遇见问题和调试如下：

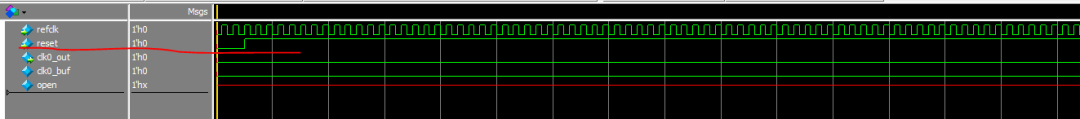

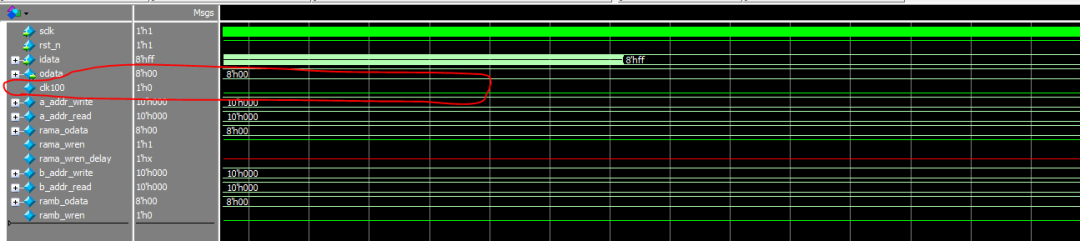

刚开始pll没有输出信号，因此打开了pll查看波形发现pll波形如下：

发现是置位了reset信号导致的，查看代码发现如下：

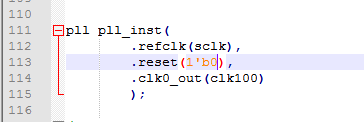

复位信号直接连接到了pll的置位信号，由于复位信号是低电平有效而置位信号是高电平有效，因此导致了pll一直处于复位的情况。更改后，直接将pll复位信号置0，代码和仿真结果正常，如下所示：

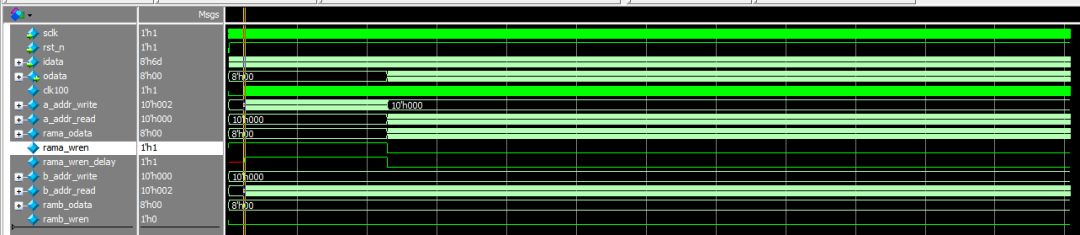

pll问题解决后，观测数据整体读写情况。

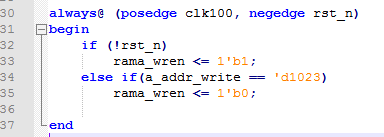

初步观测可以发现，rama读使能信号只转变了一次，而ramb的读使能始终未能跳变，返回代码查看发现：

逻辑判断时未将rama的写使能信号置1的条件写出来。

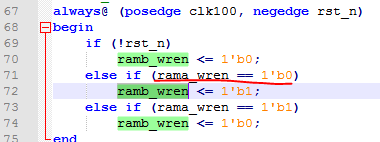

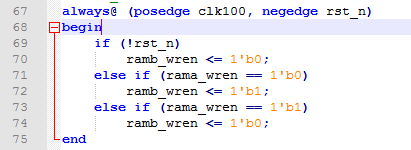

ramb的写使能同理：

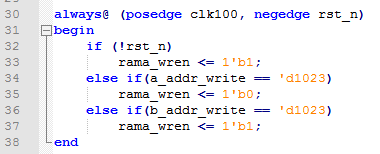

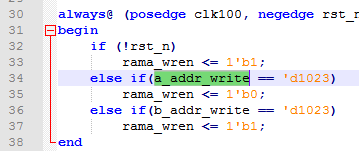

修改后，代码如下：

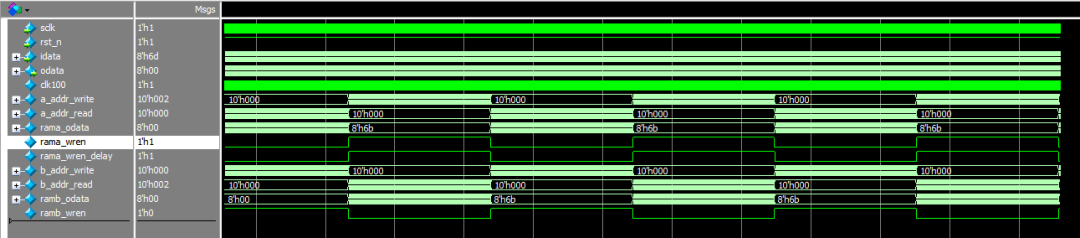

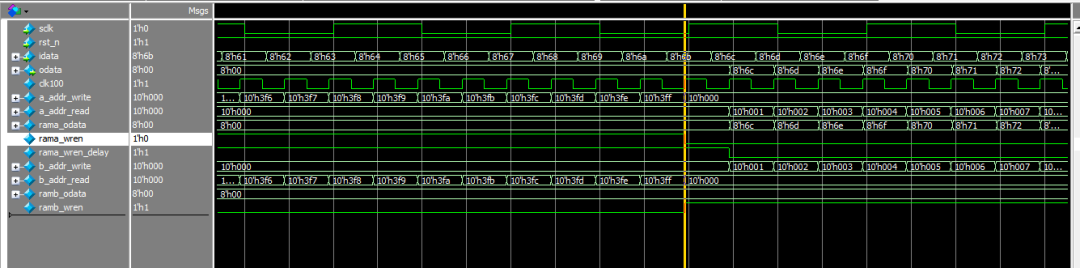

波形仿真如下：

粗看基本符合rama、ramb交替读写的功能，观测rama、ramb时序交替细节。

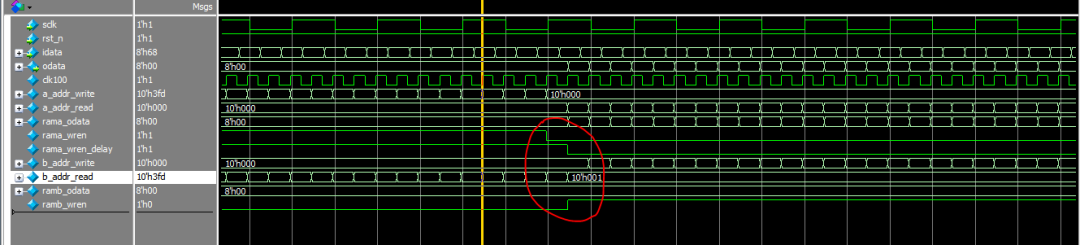

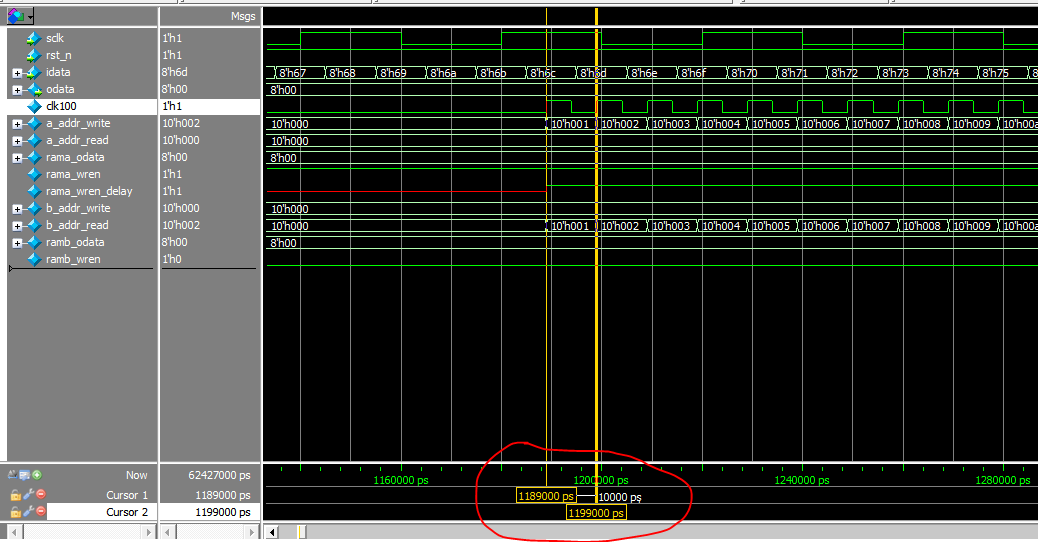

在rama和ramb写使能信号转换时，发现空了一拍，再查看代码，发现rama、ramb写使能在条件判断时，使用的判断逻辑是不一样的，导致ramb_wren的置位会在rama_wren置位后的下一拍进行。

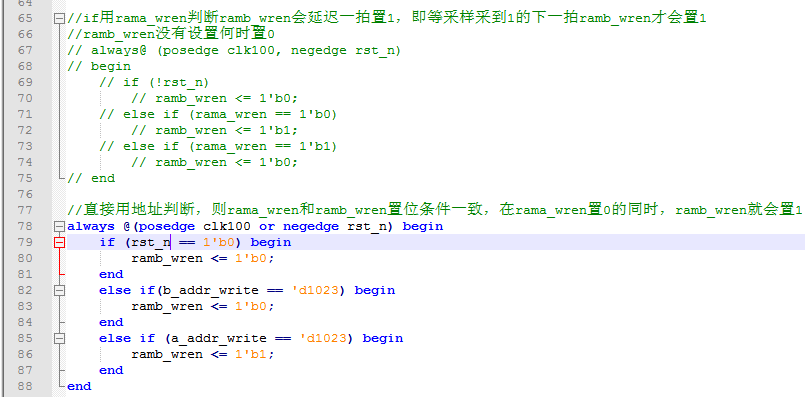

因此更改ramb_wren的判断条件，使之与rama_wren的一样，都以写地址为条件判断再仿真。

可观测到，时序正常。

quick start & gpio demo

本次demo实现功能如下：fpga控制led d1闪烁，mcu控制led d2常亮。

2.1 keil工程环境创建

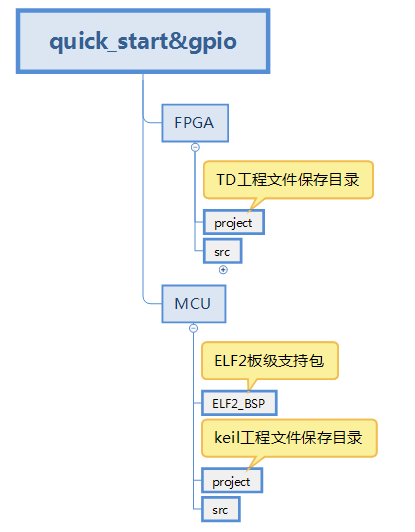

创建文件夹目录如下：

图1

其中板级支持包直接由原厂提供。

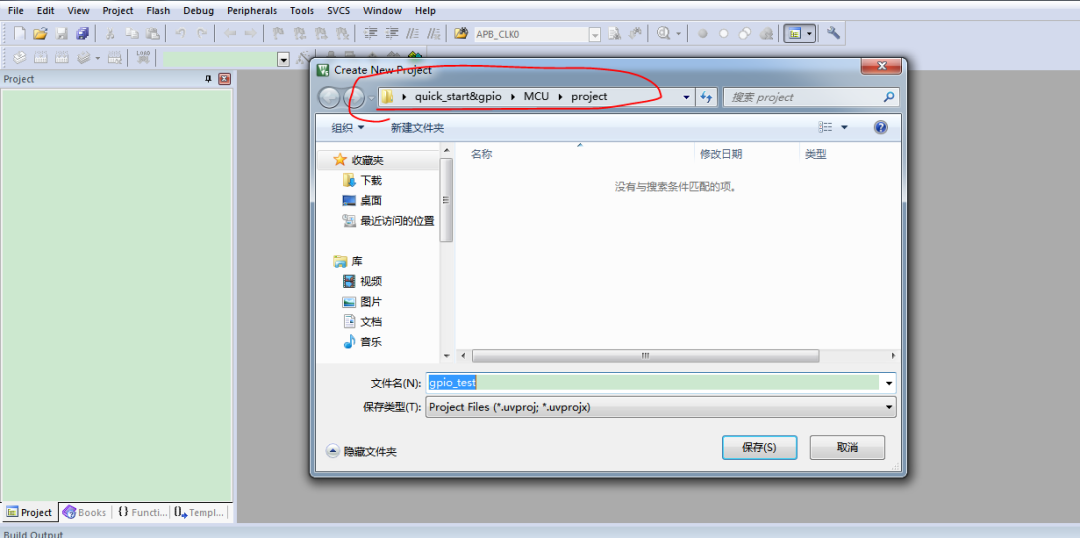

先创建keil工程，打开keil，创建工程，保存在对应的mcu→project目录下。

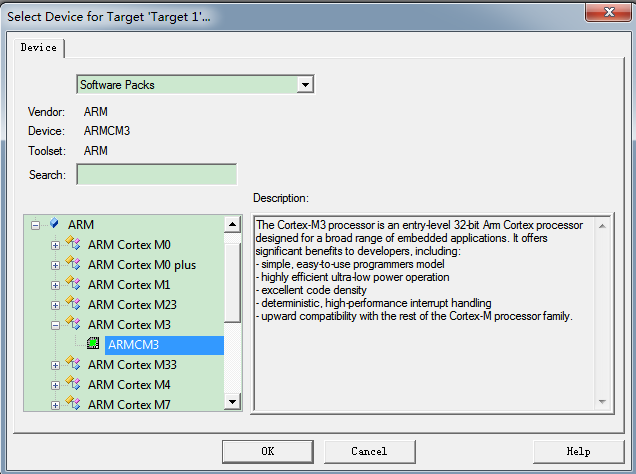

器件选择arm cortex m3器件。

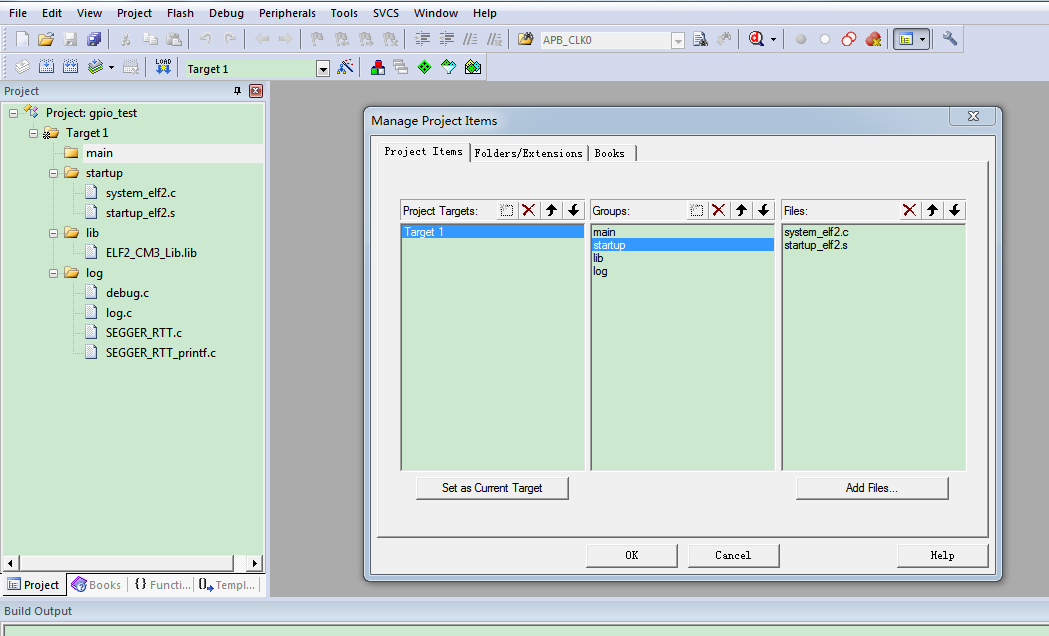

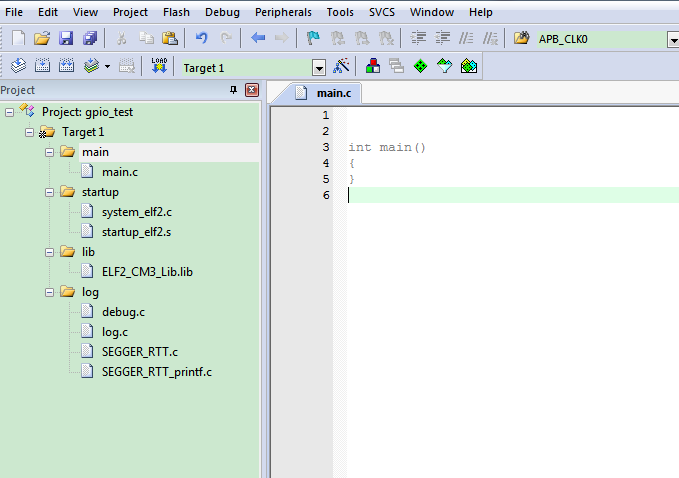

工程建好后，添加必要的bsp包中的文件如下，创建好后的工程目录如左栏：

其中，startup组下的文件分别来自mcu\elf2_bsp\device\elf2\source和mcu\elf2_bsp\device\elf2\source\arm目录下；lib组的文件来自mcu\elf2_bsp\driver；log组文件保存在mcu\elf2_bsp\debug和mcu\elf2_bsp\debug\rtt目录下。

新建main.c文件并保存在图1所示的总文件目录浏览的mcuàsrc文件夹下并添加main.c到工程main组中。

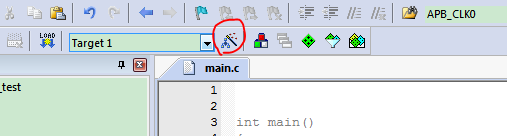

下面设置一些工程的环境，打开options for target对话框。

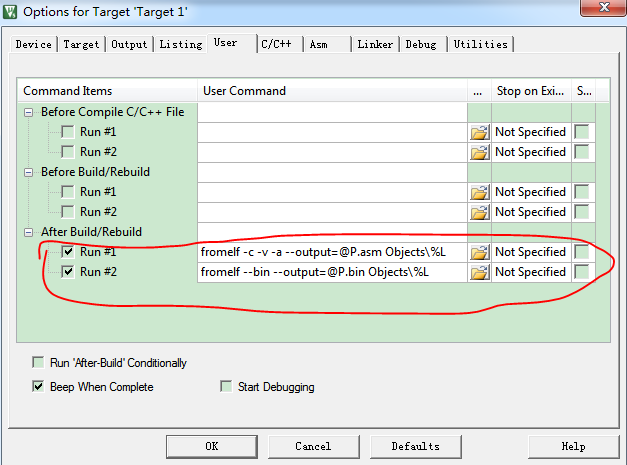

切换到user栏，设置如下参数，这些参数会影响输出keil工程的*.asm 和*.bin 文件，我们需要通过添加这两条指令得到bin文件并最终提供给fpga。

添加的语句分别如下：

fromelf -c -v -a --output=@p.asm objects\%l

fromelf --bin --output=@p.bin objects\%l

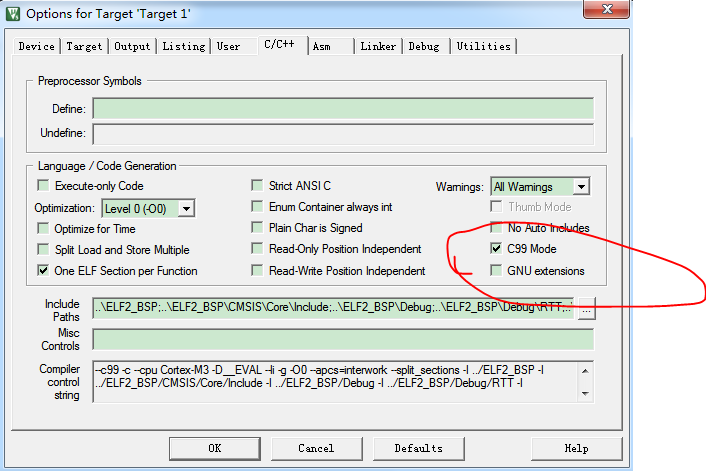

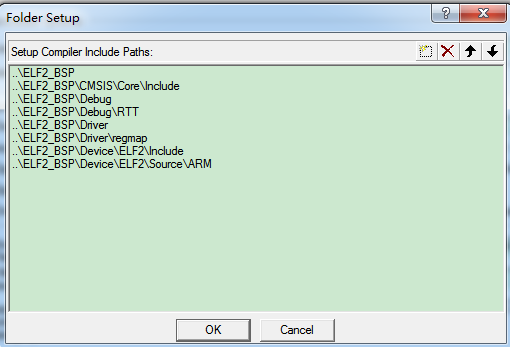

再切换到c/c 栏，设置头文件路径如下：

也可以直接添加如下目录

..\elf2_bsp;..\elf2_bsp\cmsis\core\include;..\elf2_bsp\debug;..\elf2_bsp\debug\rtt;..\elf2_bsp\driver;..\elf2_bsp\driver\regmap;..\elf2_bsp\device\elf2\include;..\elf2_bsp\device\elf2\source\arm

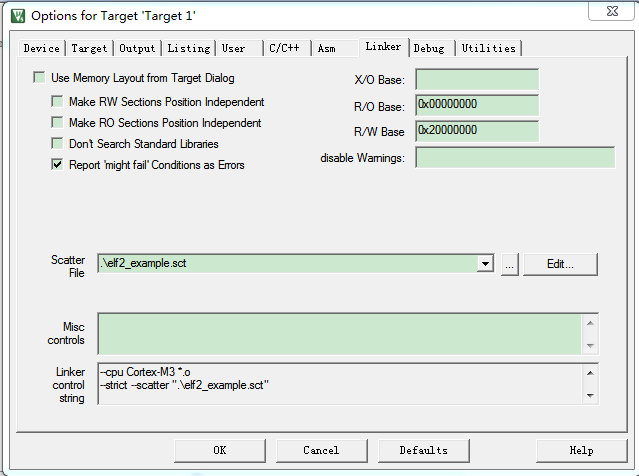

其余设置如下图：

添加分散加载文件elf2_example.sct（elf2_example.sct文件具体代码可参考工程）

环境设置完毕后可以开始编写工程代码。

2.2 c代码编辑

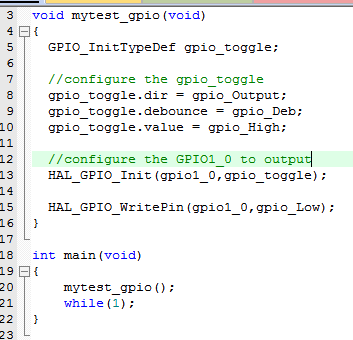

在main函数中编写对gpio的操作。

先对gpio初始化结构体赋值，再调用gpio初始化函数，hal_gpio_writepin函数对相应的gpio进行高低赋值。

本次使用c代码对gpio1_0的操作是置低，gpio1_0具体含义会在下一节（1.3）进行说明。

2.3 td工程创建和代码编辑

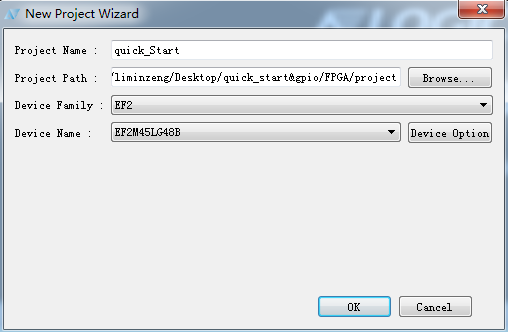

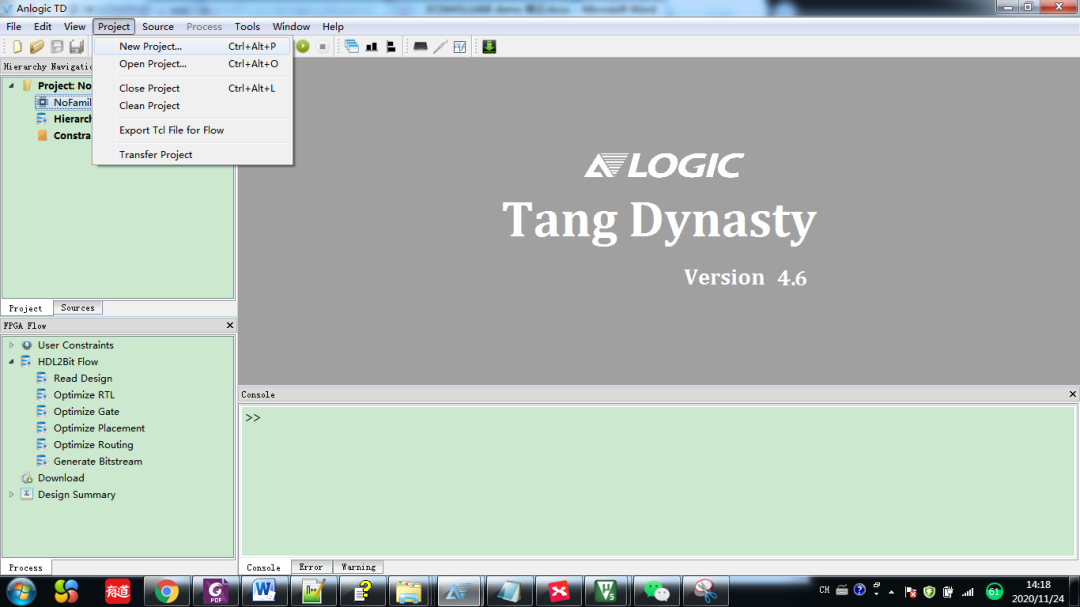

打开td4.6.5或其他版本创建新的工程。

保存在总目录的fpga→project目录下，并选择对应的器件类型。

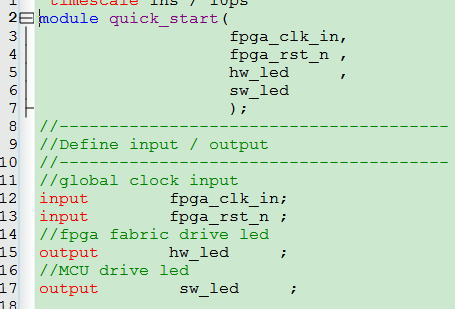

添加或者编辑源文件，本次工程模块声明如下：

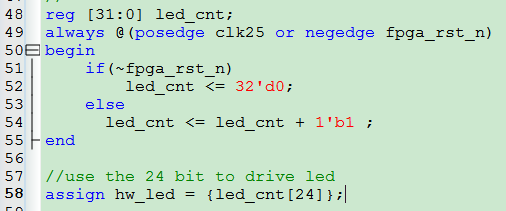

其中hw_led是由fpga逻辑控制的led，sw_led是由mcu代码控制的led（即1.2中的gpio1_0）。hw_led的控制代码如下，sw_led的控制代码详见1.2：

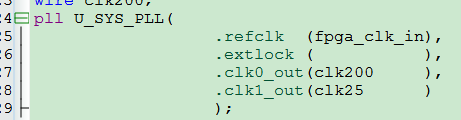

然后例化mcu和pll，pll例化主要得到输入到mcu的系统时钟，例化过程略，这里贴上在顶层中调用的结果：

输出的200m的时钟接到mcu的系统时钟。

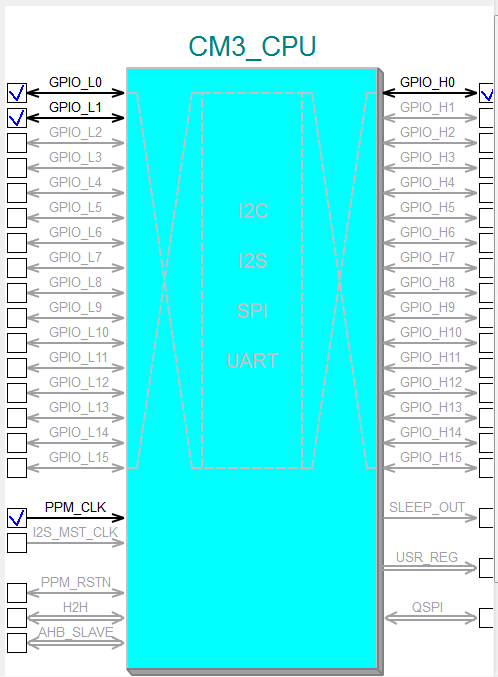

例化mcu界面如下：

如图所示，mcu支持最大 32 个gpio，其中低16位，即gpio_l0~gpio_l15是直接连接至pad的；而gpioh0~gpioh15则是通过fpga连接至外部，因此，当使用这16个gpio的时候，需要在fpga工程的管教约束文件中指定具体连接至哪个脚。

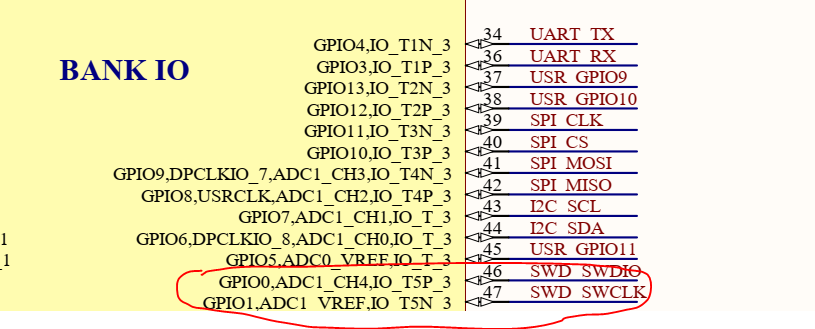

在例化mcu时，使用到哪个脚就可以打开对应的开关，例如本例中，打开了l0、l1和h0，ppm_clk，其中ppm_clk是fpga fabric 输入时钟，连接至fpga的pll输出clk200；l0、l1连接至pad，观察原理图。

gpio0和gpio1连接的是调试口；最后h0连接至fpga 中sw_led并通过管脚约束连接至led d2。

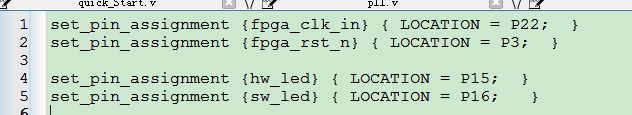

工程的管教约束文件如下：

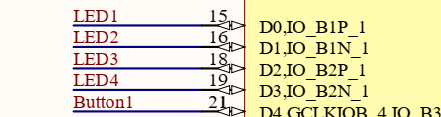

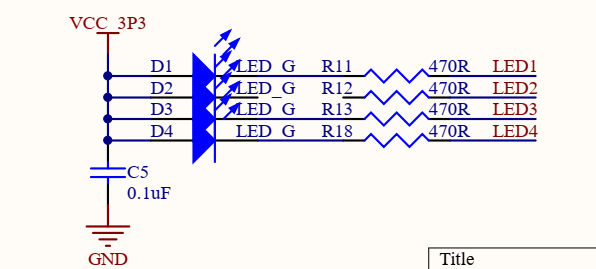

查开发板原理图，d2连接至fpga的16脚，且从原理图可观察，keil工程中对该gpio的操作是置低，具体显示是d2常亮。

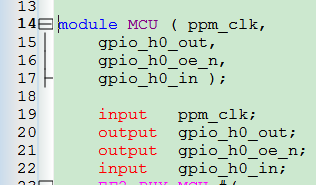

设置完毕后，完成结果声明如下：

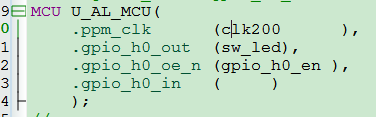

并在顶层中调用：

2.4 下载

keil和td的工程都创建编写完成后，编译工程。其中，keil生成的工程bin文件需要与td关联并通过td下载至芯片或开发板中。

关联的步骤如下：

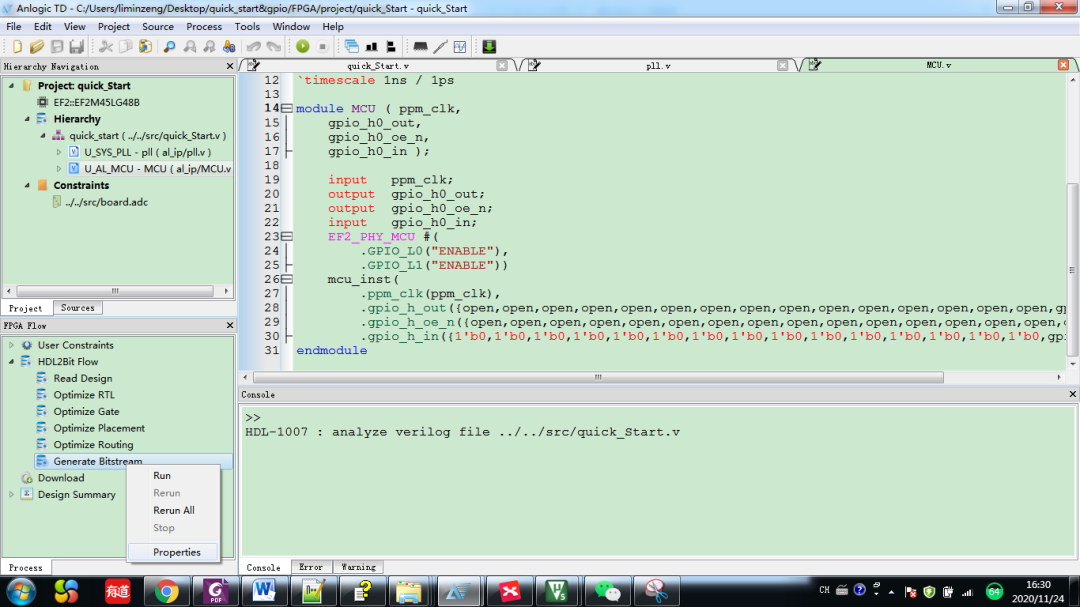

在hdl2bit flow栏右键选择properties。

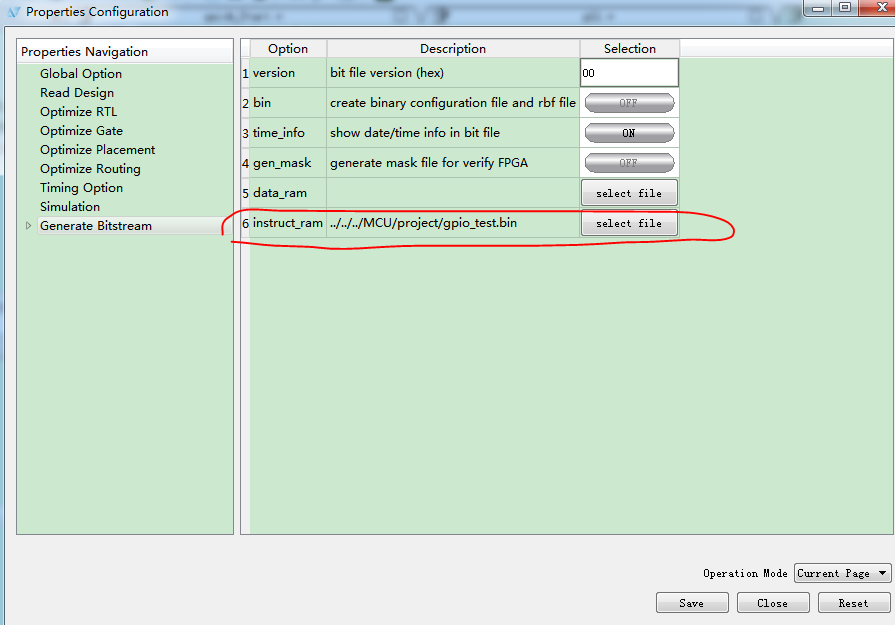

在generate bitstream的第六项instruct ram中选择keil工程生成的bin文件的目录（此时keil工程已经编译通过），并保存。

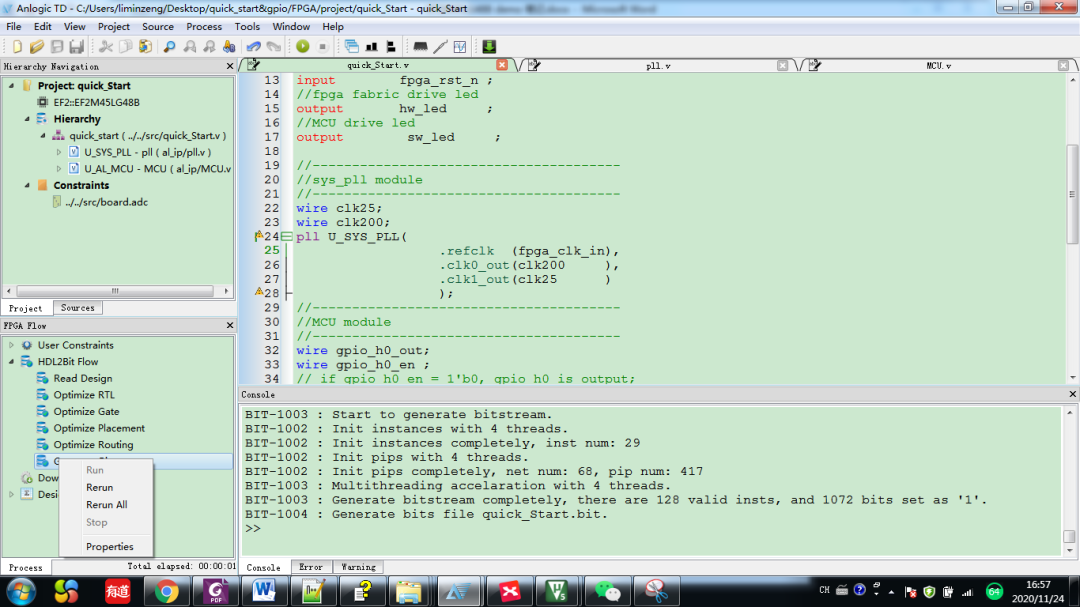

保存后，双击generate bitstream编译td工程，假如在选择路径前已经编译过td工程了，需要右键选择rerun重新编译（注意：假如修改了keil的c文件而td的hdl文件没有变化，建议也rerun后再将文件下载至开发板）

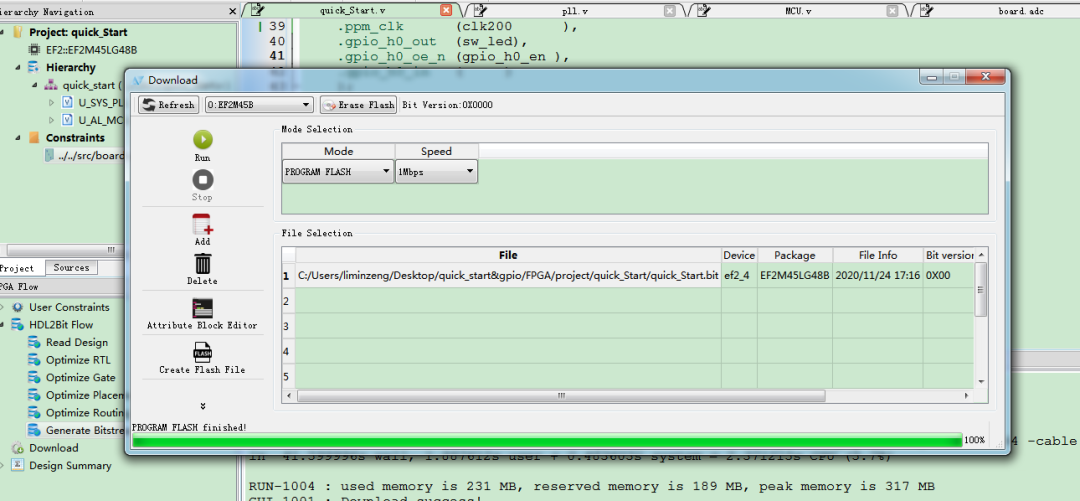

下载：

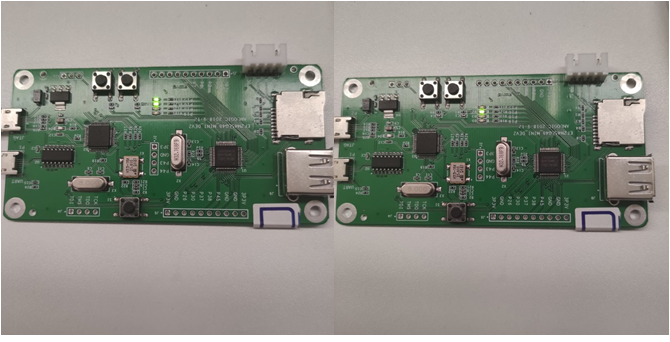

板子现象如图：

d1持续闪烁，d2常亮：

fpga串口通信

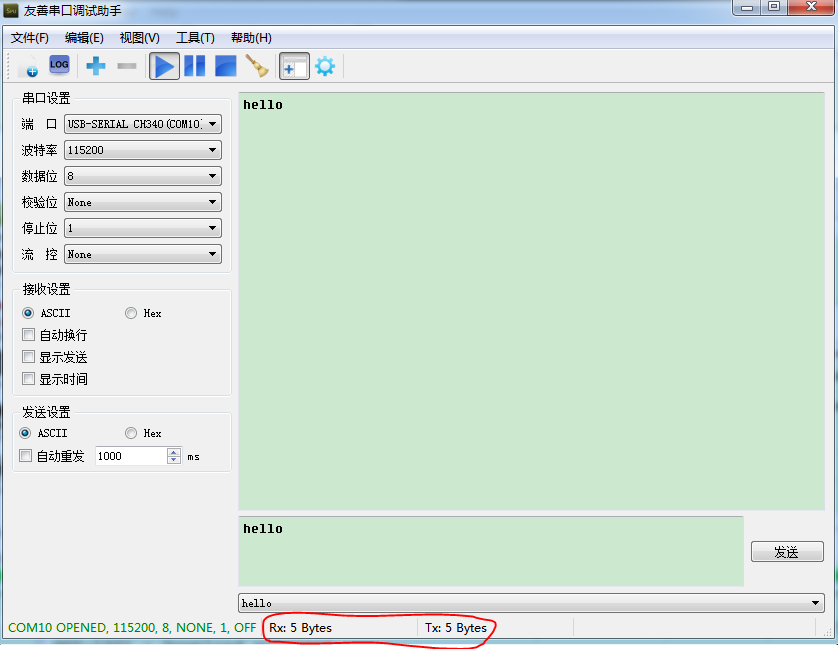

本demo案例基于安路的ef2m45lg48_mini_dev2开发板，通过测试板的uart口和pc机的uart口连接来形成一个闭环回路，即pc机发送数据至fpga测试板，fpga接收并返回相同的数据。实验结果通过pc机的串口调试助手调试查看。

3.1 uart协议

uart 是一种通用串行数据总线，用于异步通信，将数据在串行通信和并行通信间的传输转换。通俗的讲就是把多比特的数据转化为单比特的数据（tx端），或者把单比特的数据转化为多比特的数据（rx端）。工作原理是将数据的每个 bit 一位接一位地传输。

rx，接收端，位宽为 1 比特， pc 机通过串口往 fpga 发 8 比特数据时，fpga 通过串口线 rx 一位一位地接收，从最低位到最高位依次接收，最后在 fpga 里面位拼接成8 比特数据。

tx，发送端，位宽为 1 比特， fpga 通过串口往 pc 机发 8 比特数据时， fpga 把 8 比特数据通过 tx 线一位一位的传给 pc 机，从最低位到最高位依次发送，最后上位机通过串口助手把这一位一位的数据位拼接成 8 比特数据。

注意点：

1、串行数据的发送和接收都是从低位到高位。

2、在不发送或者不接收数据的情况下， rx 和 tx 处于空闲状态，此时 rx 和 tx 线都保持【高电平】，如果有数据传递，首先会有一个起始位0，然后是 8 比特的数据位，接着有 1 比特的停止位(高电平)，如果停止位以后不再发数据，将进入空闲状态，否则又将数据线拉低(进入起始位状态)。

3、波特率计算：uart传输有不同的波特率，使用hdl语言描述时，通常使用计数器来实现不同波特率的数据传播。计数器的计数值与具体波特率有关，以常见的115200为例，假设系统时钟是25mhz，则传输1bit所需要的时钟周期为25 * 1000 *1000 /115200 = 217个，因此计数器计数值即216（从0开始计数）。

3.2 模块总框架

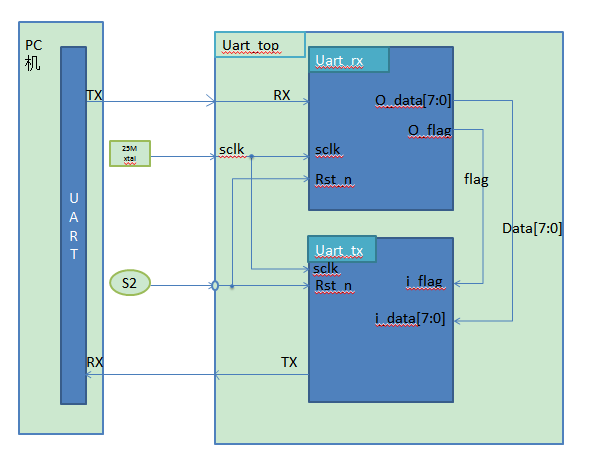

模块的总体框架如下：

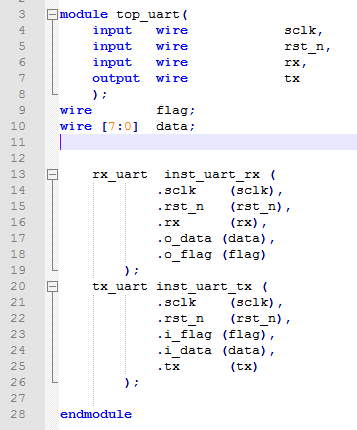

top层除了时钟和复位信号的输入，还有输入信号rx和输出信号tx，分别来自pc机和输出到pc机，形成闭环。子模块中，rx信号再作为uart_rx模块的输入，经过uart_rx模块的处理，转换成八位并行数据o_data输出；对于uart_tx模块，主要将输入的i_data并行信号转换成串行数据再输出到pc机。

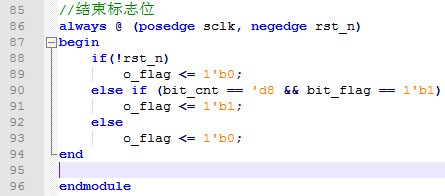

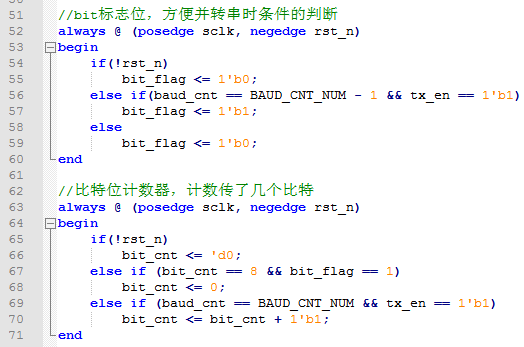

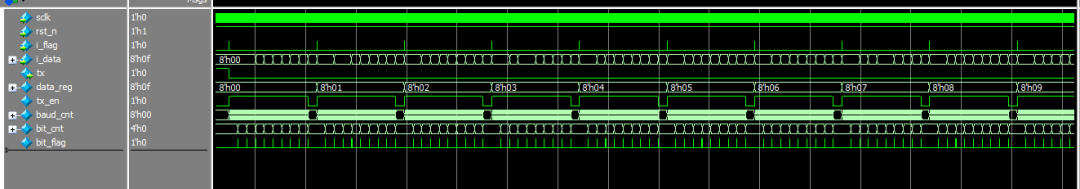

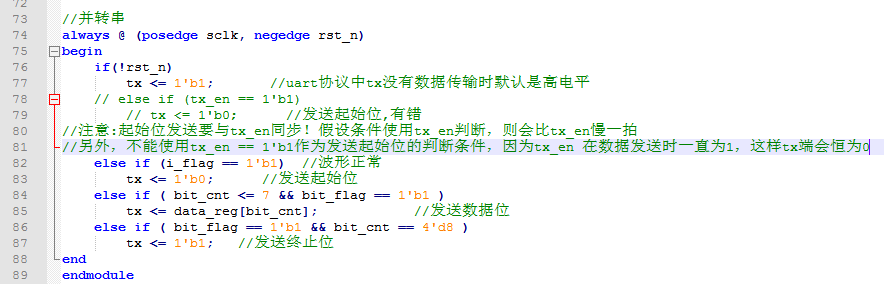

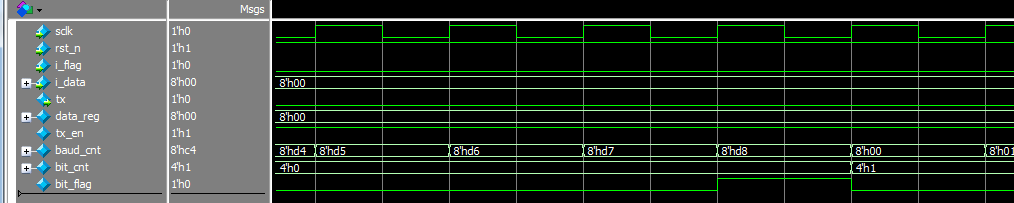

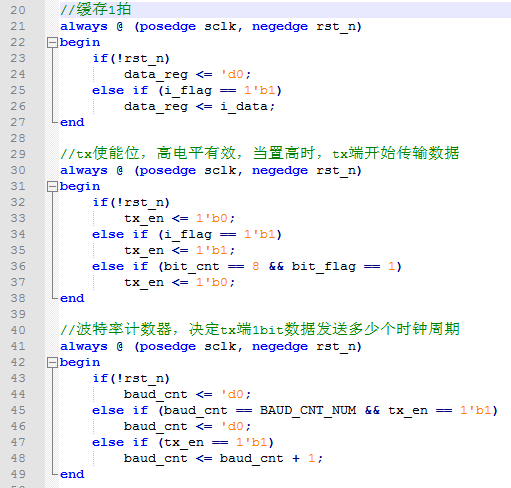

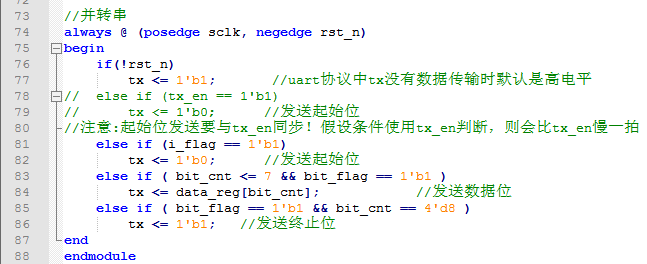

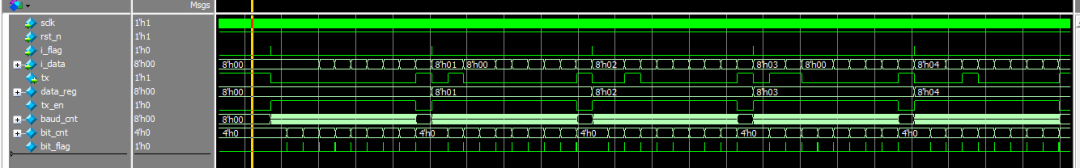

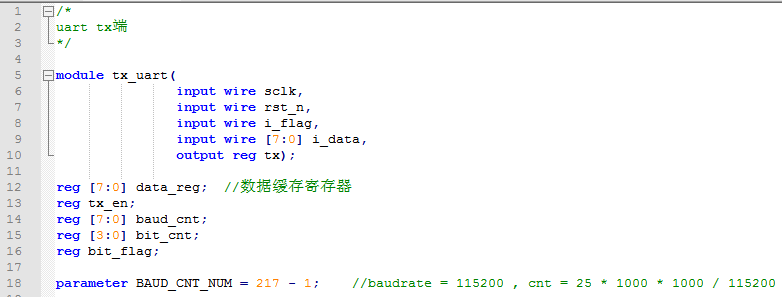

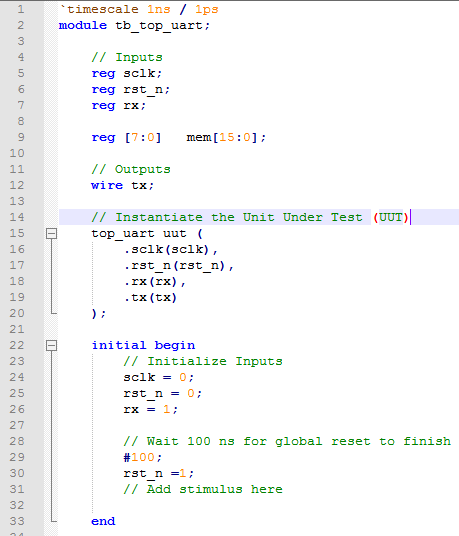

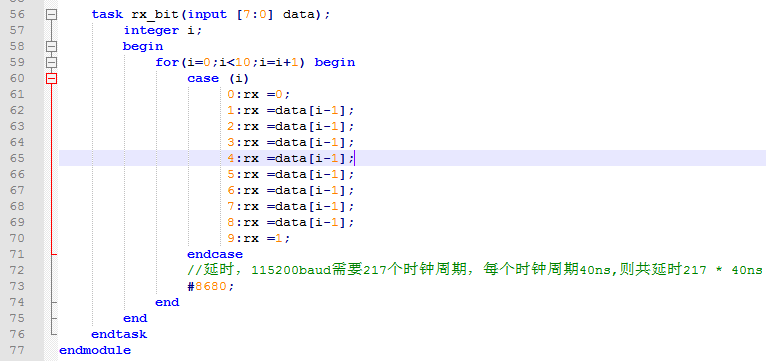

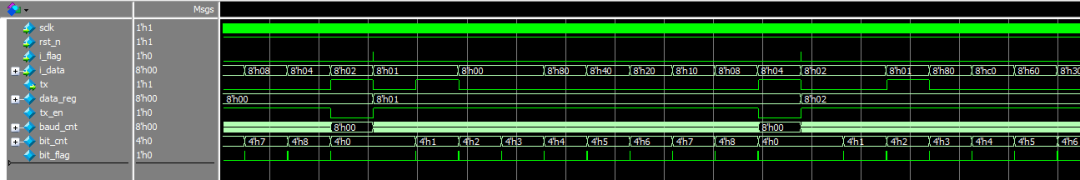

3.3 代码实现

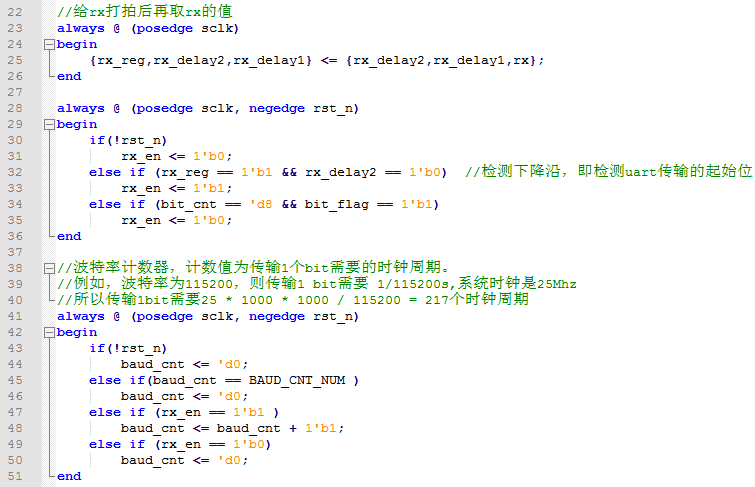

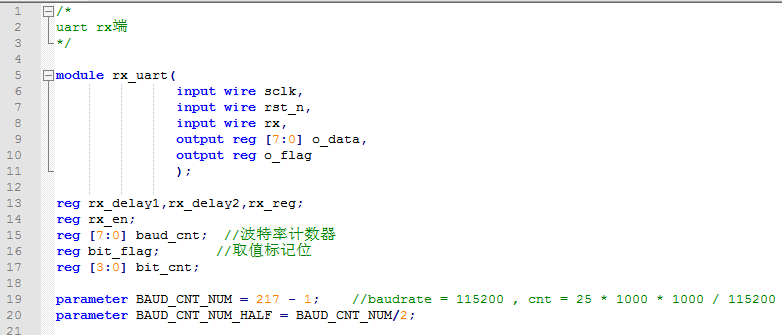

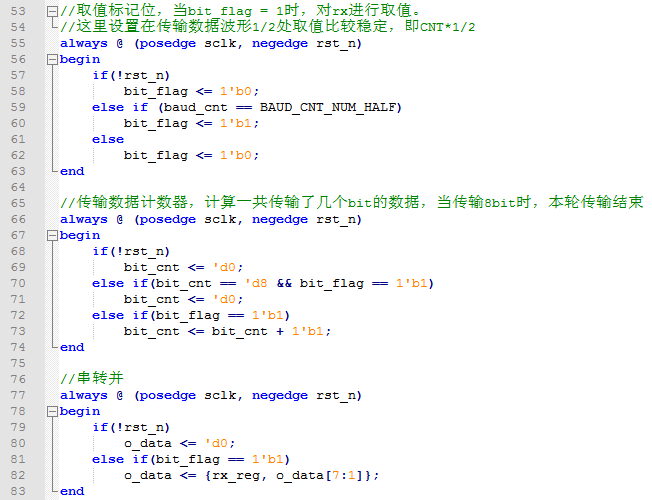

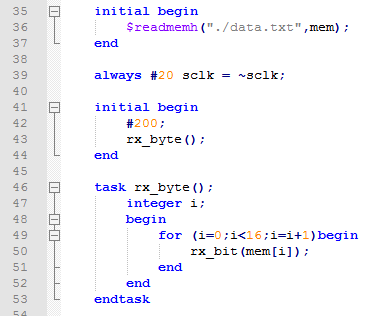

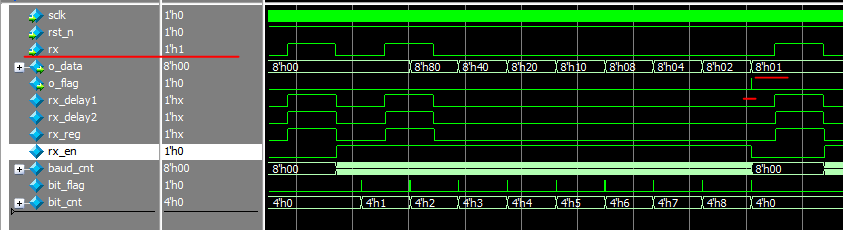

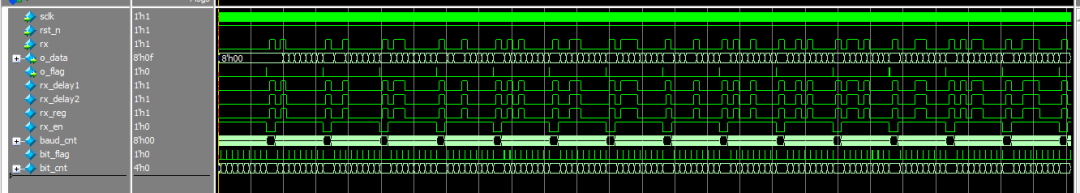

1. rx端
