fpga（field programmable gate array），现场可编程逻辑器件，具有可多次重复编程，当前fpga已经发展到具有大容量、高速度serdes、内嵌arm等sip硬核资源，广泛用于视频、通信等多个领域。

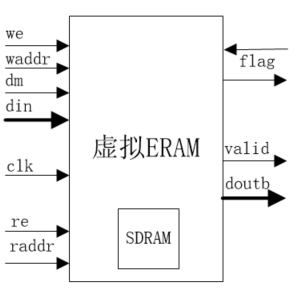

本方案提供一种与eram类似的接口，实现64mb的虚拟eram，使用者按照eram接口来操作，来实现大数据缓存。

实现的虚拟eram具有以下特点：

◆ 接口时序上，使用者不需关心sdram器件的时序、激活、预充电、刷新等繁琐操作；

◆ 每次读写操作长度可以支持超长包（65k及以上）；

◆ 虚拟eram具有随机跳地址读写、数据掩码操作，通过组合，可实现多种灵活的存储方式；

◆ 提供的解决应用方案中，使用的是32bit位宽，64mb容量的sdram，理论带宽为6.4gbps，实际带宽可以跑6.1gbps，读写效率在95%以上；

◆方案实现的逻辑资源用量，大约查找表使用242个，寄存器使用533个。可轻量快捷的嵌入到客户工程中；

◆ 时钟频率fmax可以支持200mhz以上，基本满足市场上所有sdram器件的最大频率；

◆ eg4s可直接使用，外挂时，支可持安路其他系列fpga器件；

◆ 通过修文件中的宏定义，可以支持市场上不同容量大小，不同接口位宽的sdram；

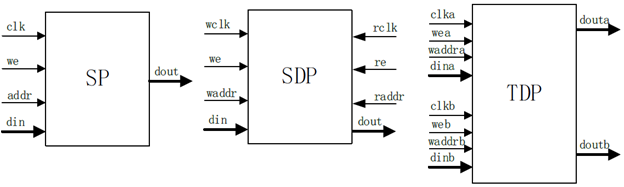

anlogic的al3s、eg4s器件，内部集成了64mb sdram，通过上述应用方案，用户不需要额外费时费力编写高效率sdram控制器，将fpga内部的sdram当做虚拟eram,通过使用bram接口的方式访问，快速高效实现数据的花式存储。该应用方案也可支持anlogic其他系列的fpga器件。
